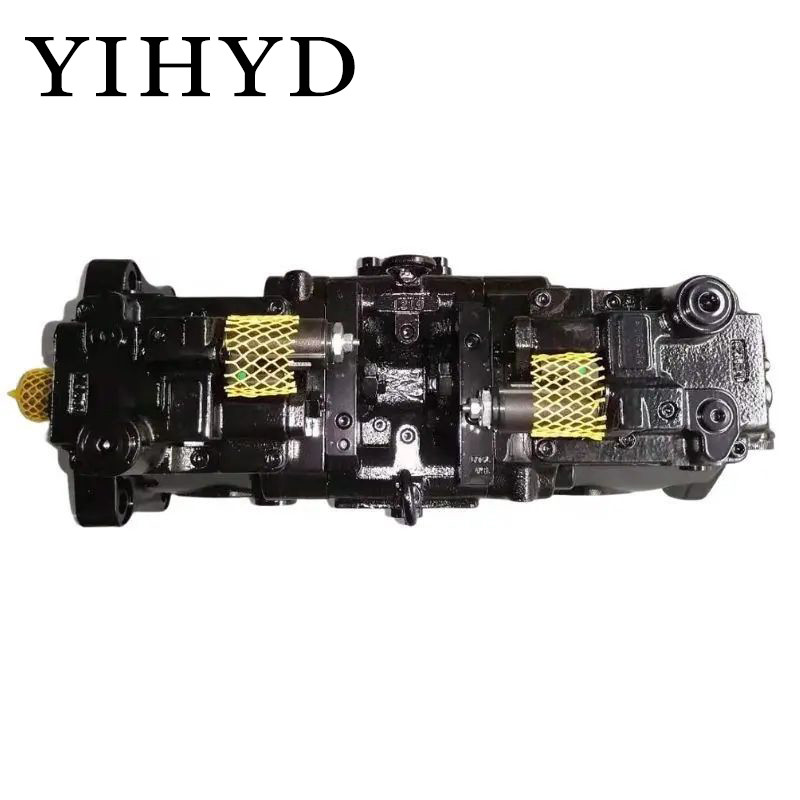

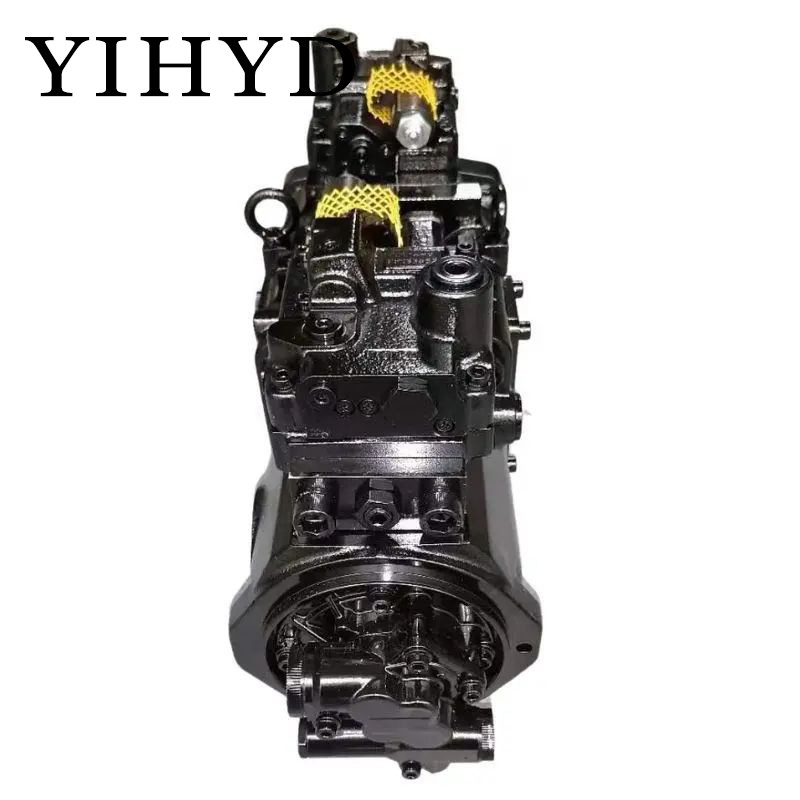

खुदाई करने वाला हाइड्रोलिक पंप खुदाई करने वाला हाइड्रोलिक पंप YN10V00070F1 SK200-10 SK210-10 SK220-10 मुख्य पंप K7V125DTP LC10V00041
पंप के ड्राइविंग शाफ्ट को रेडियल और अक्षीय बलों का सामना करने की अनुमति नहीं है (जैसे: स्पलाइन स्लीव की लंबाई स्थापना और कनेक्शन के दौरान पंप ड्राइविंग शाफ्ट स्पलाइन की प्रभावी लंबाई से अधिक नहीं होनी चाहिए, और पावर शाफ्ट एंड और कपलिंग स्लीव का गियर पंप शाफ्ट एक्सटेंशन स्पलाइन एंड और शाफ्ट पर चरणों के साथ कोई अक्षीय संपर्क नहीं होना चाहिए)।कृपया रेडियल और अक्षीय बल स्थितियों के मामले में विशेष ऑर्डर के लिए कंपनी से संपर्क करें।
पंप के ड्राइविंग शाफ्ट की स्थापना और प्राइम मूवर के आउटपुट शाफ्ट के बीच समाक्षीयता 0.05 मिमी से अधिक नहीं होनी चाहिए, और पंप समर्थन और स्टॉप की स्थापना विमान के बीच लंबवतता 0.05 मिमी से अधिक नहीं होनी चाहिए।कपलिंग स्लीव के दोनों सिरों पर कनेक्टिंग हिस्सों को भी 0.05 मिमी के भीतर समाक्षीयता सुनिश्चित करनी चाहिए।
पंप की सक्शन ऊंचाई 0.5 मीटर से अधिक नहीं होनी चाहिए, और तेल इनलेट पाइपलाइन का व्यास ≤ 2m/s की प्रवाह दर सुनिश्चित करना चाहिए, यानी, तेल इनलेट पाइपलाइन का व्यास d ≥ 3.25 (मिलीमीटर), जहां Q पंप इनलेट प्रवाह दर Q (लीटर) = q · n है।
पंप के तेल इनलेट पाइप और फ्लैंज से हवा का रिसाव नहीं होना चाहिए।
